304 316不鏽鋼GB97 DIN125墊圈

對應标準： DIN 125-1-1990 六角螺栓與螺母組合用 A級平墊圈 - 硬度250H→V以下

詳細介紹

可按客戶要求定制。

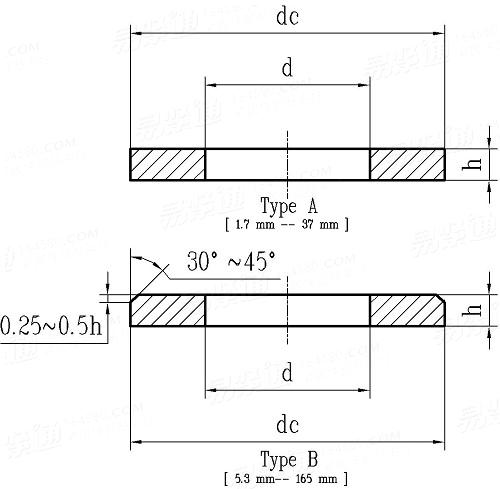

對應标準數據參考
DIN 125-1-1990 六角螺栓與螺母組合用 A級平墊圈 - 硬度250HV以下 Product Grade A, up to Hardness 250 HV, Primarily for Hexagon Bolts and Nuts
	尺寸單位: 毫米

規格

Φ1.7

Φ1.8

Φ2.2

Φ2.5

Φ2.7

Φ2.8

Φ3.2

φ3.7

φ4.3

φ5.3

Φ6.4

φ7.4

φ8.4

φ10.5

Φ13

φ15

M		對應螺栓規格
d		最小值=公稱
		最大值
d_c		最大值=公稱
		最小值
h		公稱
		最大值
		最小值
千件重(鋼制)≈kg

M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
3.70	4.20	4.70	5.70	5.70	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

規格

φ17

Φ19

Φ21

Φ23

Φ25

Φ27

Φ28

φ29

φ31

Φ33

φ34

Φ36

φ37

Φ39

Φ40

φ41

M		對應螺栓規格
d		最小值=公稱
		最大值
d_c		最大值=公稱
		最小值
h		公稱
		最大值
		最小值
千件重(鋼制)≈kg

M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.80	58.80	64.80	64.80	70.80	70.80	70.80
3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

規格

φ43

φ46

Φ50

Φ52

φ54

φ57

Φ58

Φ60

φ62

φ66

Φ70

φ74

φ78

Φ82

φ87

φ93

M		對應螺栓規格
d		最小值=公稱
		最大值
d_c		最大值=公稱
		最小值
h		公稱
		最大值
		最小值
千件重(鋼制)≈kg

M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
76.80	83.60	90.60	90.60	96.60	103.60	103.60	108.60	108.60	113.60	118.60	123.40	133.40	138.40	143.40	158.40
7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

規格

φ98

φ104

φ109

φ114

φ119

φ124

φ129

φ134

φ139

φ144

φ149

φ155

φ165

M		對應螺栓規格
d		最小值=公稱
		最大值
d_c		最大值=公稱
		最小值
h		公稱
		最大值
		最小值
千件重(鋼制)≈kg

M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
98	104	109	114	119	124	129	134	139	144	149	155	165
98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
165	175	180	185	200	210	220	220	230	240	250	250	250
163.40	173.40	178.40	183.15	198.15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
12	14	14	14	14	16	16	16	16	18	18	18	18
13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

①,标準原文中Φ119對應dc最小值為188.15，但此處對應的☆(de)偏差應為1.85mm，即實際最小值為200-1.85=198.15 mm。（DIN522中規定當h小(xi↓ǎo)于4且産品等級為A級時，d2的尺寸公差為h15，當dc為200mm₹時對應的偏差為1.85mm）。
②,材料：
1）鋼硬度等級140HV，硬度HV140-250；硬度等級200HV，硬度HV200-250
2）不鏽鋼硬度等級140HV，硬度HV140-250；硬度等級200HV，硬度HV200-250；不鏽鋼組别A2和A4、F1、C1和C4
3）根據協議，墊圈可由有色金屬或其他材料制成
4）h不超過0.5 mm時，硬度等級為HV 2, h超過0.5 mm時，硬度等級為HV 10。（見原件技(jì∑)術條件）
